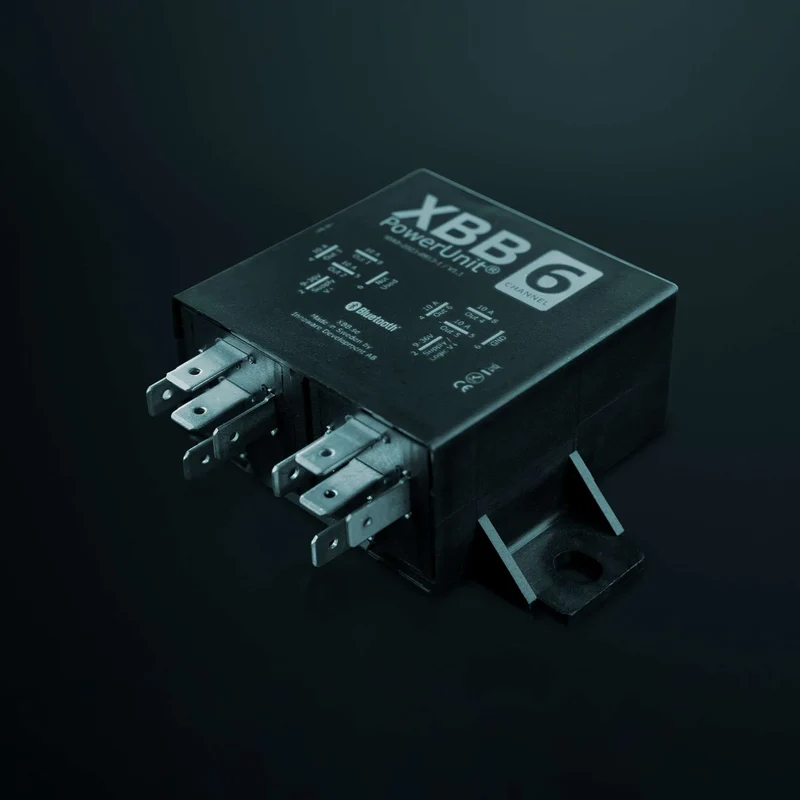

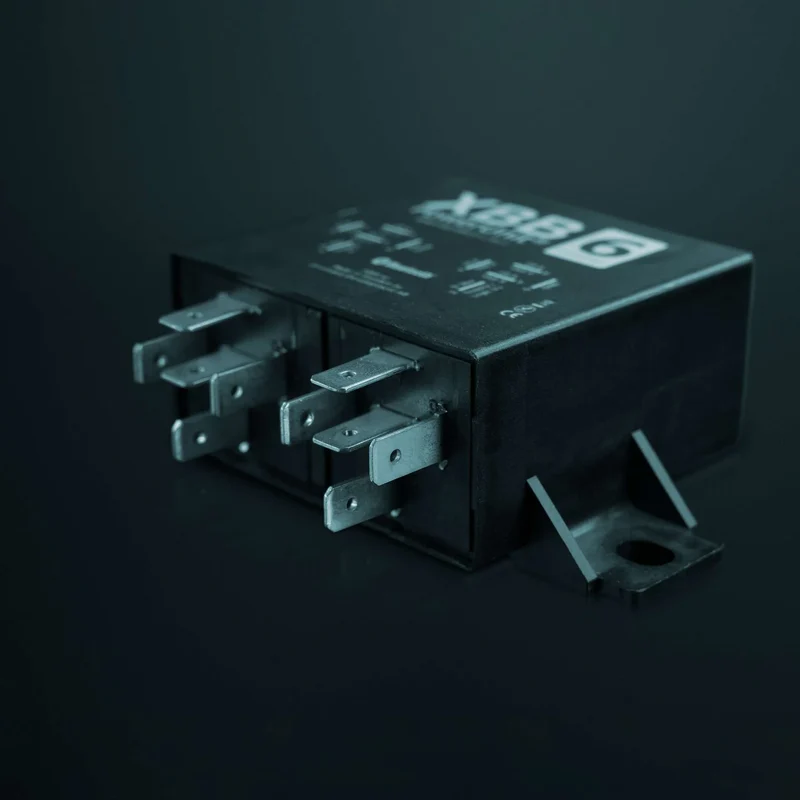

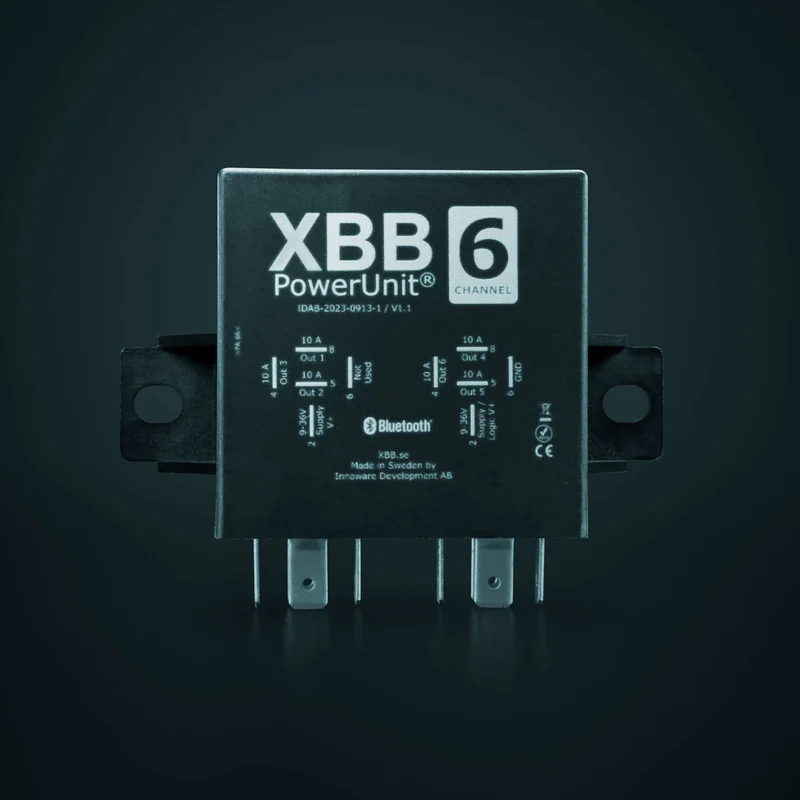

Le relais PowerUnit à six sorties permet de connecter plusieurs projecteurs (6 x 120 W) aux véhicules équipés d'un système CAN bus. Ce relais fonctionne avec le boîtier de commande Dongle. Le XBB PowerUnit 6® est la solution idéale pour connecter facilement barres LED, projecteurs de travail et autres composants.

Grâce à la connexion via le boîtier XBB PowerUnit 6®, il est moins nécessaire de démonter l'intérieur du véhicule pour accéder aux câbles difficiles d'accès. Ce boîtier peut gérer jusqu'à 6 fonctions et dispose de 6 sorties d'une intensité maximale de 10 A chacune. Le raccordement du relais est conforme à la norme ISO 8092-1.

Fonctionnement

Le XBB PowerUnit 6 est un relais conçu pour la commande d'éclairage, permettant de connecter jusqu'à six feux distincts à un véhicule équipé d'un bus CAN. Chaque sortie peut alimenter une charge maximale de 120 W ; un seul PowerUnit 6 permet donc d'installer jusqu'à six feux avec un seul relais. Son principe de fonctionnement permet de connecter davantage de feux ou différentes fonctions (feux de position, feux de recul, etc.).

Le PowerUnit 6 est conçu pour être utilisé avec le boîtier de commande XBB Dongle, par exemple lors de l'installation de feux additionnels lorsque le courant d'excitation ne peut être prélevé directement sur le câble d'alimentation de l'ampoule, mais que le signal des feux de route doit être capté via le port OBD-II. Le Dongle est installé sur le port OBD-II, où il capte le signal des feux de route et transmet l'information au PowerUnit, qui commande ensuite le feu additionnel installé dans le véhicule en fonction de ce signal. Jusqu'à quatre relais PowerUnit peuvent être connectés à un seul boîtier de commande Dongle ; avec 6 relais PowerUnit, le nombre de sorties est actuellement de 24.

L'unité d'alimentation XBB fonctionne uniquement avec le boîtier de commande Dongle. Si vous n'en possédez pas déjà un, vous pouvez en acheter un ici.

Cliquez ici pour obtenir le bouton intelligent compatible avec cette configuration.

Fiche technique

• Tension nominale: 12 / 24V
• Tension de fonctionnement: 9-36V
• Consommation électrique en mode veille : 4 – 5.3 mA
• Charge maximale : 6 x 120 W à 12 V
  • Pour les éclairages de plus de 120 W, veuillez nous contacter.
• Connexion : 10 x 6.3 mm
• Dimensions :
• Poids:
• Température de fonctionnement : -40 à 85 °C
• Classement IP: IP53
• Homologations CEM :
  • EN 50498: 2010
  • EN 50581: 2012
  • ROUGE 2014/53 / UE
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • / 11: 2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN 62479:2011-09
  • RoHS 2011/65 / UE
• Garantie: mois 12
