Outil d'extraction de connecteur DEUTSCH / DT-RT1

Outil d'extraction de connecteur DEUTSCH / DT-RT1

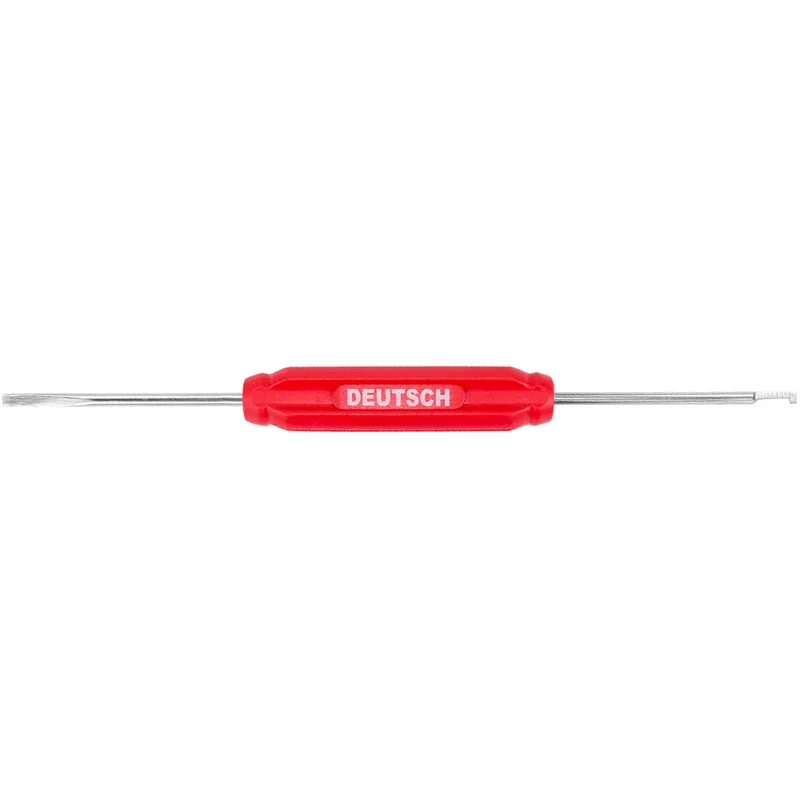

L'outil de retrait est conçu pour être utilisé pour retirer les contacts mâles et femelles DEUTSCH solides et estampés et formés (S&F) individuels de taille 16 des connecteurs à dégagement avant (tels que les connecteurs DT, DTM, DTP, DTV, DRB, DRCP et STRIKE* ).

Comment supprimer les contacts de socket dans les connecteurs DEUTSCH

1. Faites glisser la pointe du tournevis de l'outil de retrait sous le verrou à coin secondaire et, en le soulevant uniformément, retirez-le du connecteur. ATTENTION Veillez à ne pas endommager le joint périphérique extérieur du connecteur.

2. Insérez la pointe du tournevis de l'outil de retrait dans la cavité de contact du contact à retirer pour libérer le doigt de verrouillage.

3. En maintenant le joint arrière du connecteur en place, tirez sur le fil jusqu'à ce que le contact soit retiré.

Retrait des contacts à broches du connecteur DEUTSCH

1. À l'aide de la pointe du crochet de l'outil de retrait, saisissez le verrou de coin secondaire, puis tirez-le tout droit hors du connecteur.

2. Insérez la pointe du tournevis de l'outil de retrait dans la cavité de contact du contact à retirer pour libérer le doigt de verrouillage.

3. En maintenant le joint arrière du connecteur en place, tirez sur le fil jusqu'à ce que le contact soit retiré.

TÉLÉCHARGER LES INSTRUCTIONS SUR LA FAÇON D'ENLEVER LES PRISES ET LES BROCHES DU CONNECTEUR DEUTSCH
